Hệ thống thủy lực đóng mở cửa phẳng để lấy nước ngọt và chống xâm mặn. Công trình do công ty cổ phần tự động hóa An Huy thiết kế và lắp đặt, thi công tại Nam Định.

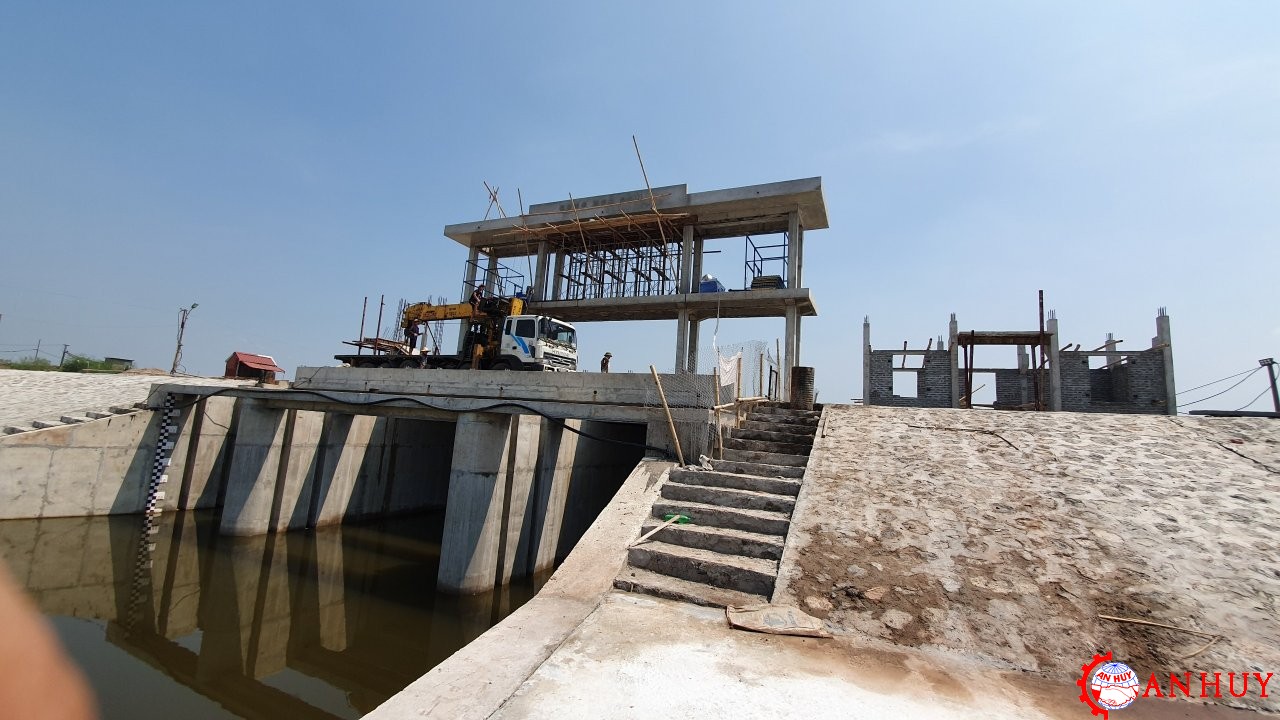

Đặc điểm vị trí cửa phẳng được đầu tư Tại Nam Giao Thủy Nam Định

Do nằm ở vị trí gần cửa sông Hồng trước khi đổ ra biển nên khi thủy triều dâng thì nước mặn dâng do vậy cửa cần phải luôn ở trạng thái đóng tránh bị nước biển sâm nhập mặn. Vào Mùa vụ nếu lúc thủy triền xuống thì có thể mở cửa để lấy nước sông hồng phục vụ mục đích tưới tiêu hoặc thoát lũ. Đây là công trình trọng điểm được đầu tư bài bản nhất của Tỉnh Nam Định tính đến thời điểm 10/2019.

Tham khảo thêm Bộ nguồn thủy lực

Khái quát về công Hệ thống thủy lực đóng mở cửa phẳng mà công ty AN HUY triển  khai tại Nam Định

  Công trình gồm 3 cửa  trong đó : 1 cửa chính nâng hạ bằng tời điện và 2 cửa 2 bên nâng hạ bằng thủy lực.  Tất cả được thiết kế là cửa phẳng như hình ảnh.

• Cửa Chính : Nâng hạ bằng cáp truyền động lên xuống bằng motor điện gắn với hộp giảm tốc.

• Ưu điểm : đơn giản- giá thành hợp lý
• Nhược điểm: lên xuống chậm, không có khả năng thay đổi được lực lên xuống tác động lên cửa phẳng….Do đặc điểm từng công trình, từng dự án và ngân sách nên chủ đầu tư lựa chọn
• Cửa phụ 2 bên: dẫn động thủy lực: có nhiều ưu việt: Tốc độ lên xuống nhanh do vậy phản ứng rất nhanh khi có sự cố như xả lũ( thời gian thao tác lê xuống 4 phút, so với cửa chính lê xuống bằng tời cáp là 60 phút., thì khả năng lấy nước và xả nước cửa sử dụng đóng mở bằng thủy lực có nhiều ưu điểm vượt trội. Nếu diện tích cống càng to thì lượng nước qua cống càng nhiều. Do vậy thời gian đóng mở cống rất quan trọng.

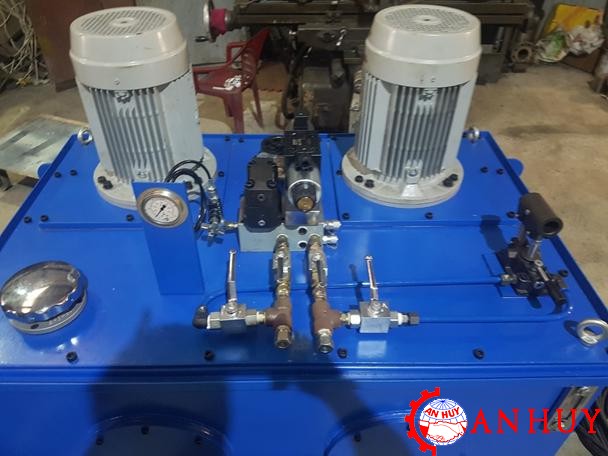

Bộ nguồn Thủy lực điều An huy lắp đăt tại công trình Giao Thủy- Nam Định

Hệ thống thủy lực hiện nay được ứng dụng rộng rãi trong rất nghiều các lĩnh vực của đời sống và sản xuất. Với khả năng làm việc với tải trọng lớn, ổng định, tuổi thọ cao…, nó giải phóng sức lao động của con người và đáp ứng tốt các hệ thống điều khiển các cơ cấu có ải trọng lớn và yêu cầu khả năng tự động hóa cao.

Một số ưu điểm của hệ thống thủy lực có thể kể đến như sau:

• Truyền động được công suất cao và lực lớn với cơ cấu điều khiển đơn giản, hoạt động với độ tin cậy cao.
• Dễ dàng điều chỉnh được tốc độ làm việc của cơ cấu chấp hành bằng cách điều chỉnh van điều chỉnh tiết lưu lắp trên hệ thống.
• Lực quán tính nhỏ, phù hợp với các chuyển động yêu cầu độ chính xác cao
• Có thể phòng được trường hợp quá tải nhờ vào hệ thống van an toàn cũng như tích hợp với bộ điều khiển bảo vệ khi sự cố
• Dễ dàng quan sát các thông số lỹ thuật của hệ thống thông qua các đồng hồ hiển thị và thiết bị đo phù hợp.
• Tự động hóa dễ dàng nhờ khả năng kết hợp được với các hệ thống điều khiển Cơ – Điện tử hiện đại
• Các thiết bị được tiêu chuẩn hóa nễn dễ dàng thay thế và bảo hành

Bộ nguồn thủy lực công ty An Huy thiết kế sử dụng Bơm Thủy Lực Parker và Van Thủy Lực Parker, xuất sứ từ USA

HỆ THỐNG THỦY LỰC ĐÓNG MỞ CỦA THỦY LỢI – KIỂU CỬA PHẲNG

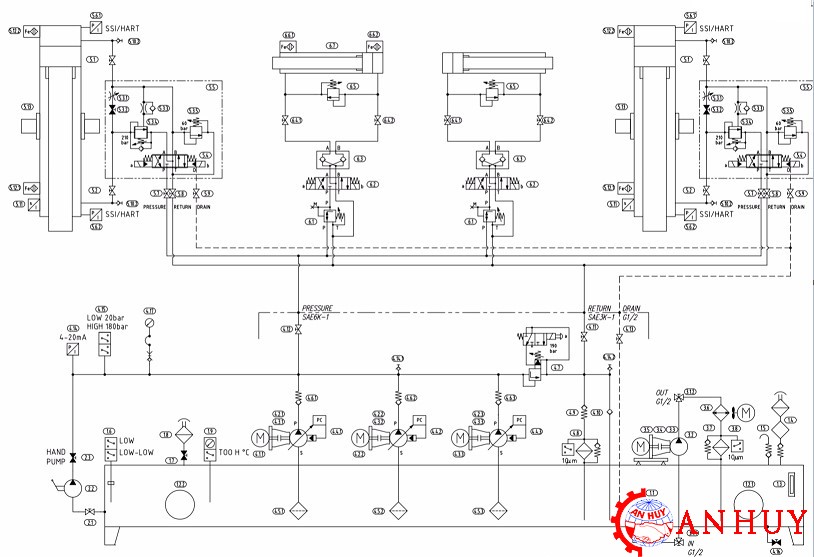

Sơ đồ nguyên lý chung của hệ thống như sau

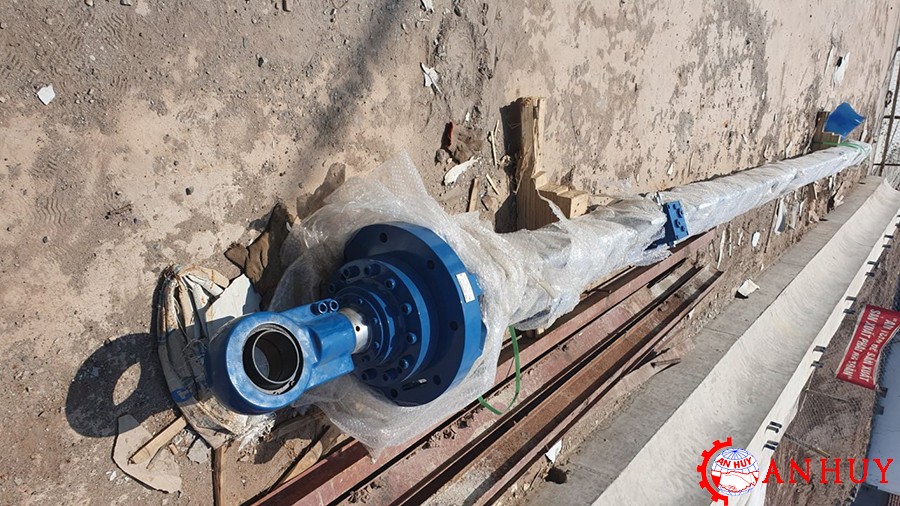

Xi lanh Thủy lực Công ty AN HUY lắp tại công trình, Hành trình 6.8 mét, xi lanh được lắp bộ encoder.

HÌNH ẢNH XILANH

MỘT SỐ ƯU ĐIỂM CỦA HỆ THỐNG ĐÓNG MỞ CỦA THỦY LỢI – THỦY ĐIỆN - ỨNG DỤNG CÔNG NGHỆ ĐIỀU KHIỂN BẰNG THỦY LỰC

So với hệ thống đóng mở của truyền thống – Dùng hệ thống tời cáp kết hợp với động cơ và hộp giảm tốc thì hệ thống sử dụng công nghệ điều khiển bằng thủy lực có rất nhiều ưu việt, cụ thể như:

• Khả năng điều khiển an toàn, lực điều khiển đóng mở lớn, dễ điều chỉnh theo yêu cầu tải (Lực).
• Thời gian đóng mở nhanh, tiết kiệm được chi phí vận hành, mang lại lợi ích lớn
• Có khả năng tích hợp với các hệ thống giám sát mực nước, độ mặn… để có thể điều khiển chính xác theo mong muốn.
• Có thể ứng dụng công nghệ điều khiển hiện đại, phù hợp với xua hướng của cuộc cách mạng 4.0, giảm cho phi vận hành (Có thể kết nối với các hệ thống đuêù khiển, giám sát từ xa, ngồi 1 văn phòng có thể điều khiển được rất nhiều cửa ở các vị trí cách xa nhau)

HÌNH ẢNH LÃNH ĐẠO BỘ NGÀNH THĂM QUAN CÔNG TRÌNH

Xem thêm Bơm thủy lực bánh răng

Với những phân tích trên, chúng ta có thể nhận thất rằng, việc ứng dụng Công nghệ điều khiển bằng thủy lực vào cho các hệ thống đóng mở của thủy lợi sẽ mang lại nhiều lợi ích. Đặc biệt với khả năng tích hợp đồng bộ với hệ thống điều khiển tự động hóa cao đang là xu hướng được nhiều lĩnh vực quan tâm, phù hợp với cuộc cách mạng công nghiệp 4.0.
